VEB Motorradwerk Zschopau (Herausgeber)(1968):

Ersatzteilliste für die MZ-Motorräder ES 125 und ES 150



Vorbemerkungen

  1. Sämtliche Bestellungen und Zuschriften, die sich auf Ersatzteile für die Motorräder ES 125 und ES 150 beziehen, sind an

      VEB Motorradwerk Zschopau
      Ersatzteilvertrieb
      936 Zschopau, Postschließfach 33

    zu richten.
    Wenn es sich um Ersatzteile der elektrischen Anlage handelt, die in der Ersatzteilliste besonders gekennzeichnet sind, so sind diese durch den

      VEH Zentrales Vertriebslager Fahrzeugelektrik
      9166 Thalheim (Erzgeb.), Karl-Marx-Straße 10a

    zu beziehen
    In dieser Ersatzteilliste sind Teile, die nur für den Kraftradtyp ES 150 bestimmt sind, durch Fettdruck gekennzeichnet.
    Alle Ersatzteile ohne Hinweis auf einen besonderen Typ in der Spalte 'Bemerkung' passen für sämtliche ES-Typen dieser Ersatzteilliste.
  2. Ersatzteilbestellungen sind stets auf unseren Bestellformularen getrennt vom übrigen Schriftwechsel anzugeben, da sonst Verzögerungen unvermeidbar sind.
  3. Bei Rückfragen sind immer unsere Rechnungs- und Lieferscheinnummern sowie das Diktatzeichen anzugeben.
  4. Beanstandungen müssen innerhalb 14 Tagen, vom Empfang der Sendung an gerechnet, eingereicht werden. Der Empfängerschein ist beizufügen. Bei Selbstabholung sind Beanstandungen nur bei Übergabe der Ware möglich.
  5. Werden instandzusetzende Teile eingeschickt, so sind an ihnen haltbare Anhänger mit genauem Absender anzubringen. Diese Sendungen richten Sie bitte an uns und fügen genaue Lieferpapiere bei.
  6. Die Preise sind unverbindlich infolge Materialänderungen ab unserem Werk einschließlich brancheüblicher Innenverpackung.
  7. Für alle Ersatzteilaufträge gelten unsere allgemeinen Lieferbedingungen für Ersatzteile, Zubehörlieferungen und Reparaturen.
  8. Alle Sendungen reisen zu Lasten und auf Risiko des Bestellers.
  9. Ersatzteile liefern wir nicht an Privatpersonen. Wir verweisen diesbezügliche Anfragen an die dafür zuständige Vertragswerkstatt sowie Fachgeschäfte des staatlichen und genossenschaftlichen Einzelhandels.
  10. Ist die Rückgabe der uns als Muster eingeschickten Teile erwünscht, so muß dies ausdrücklich im Brief und durch Anhänger bekanntgegeben werden.

Farbentabelle

FarbnumerierungBezeichnung
50/359/5302 LFirnblau - hell
51/N 25710Firnblau - dunkel
52/N 25711Blau
21/N 28701Orangerot
20/N 28709Maron
60/N 23712Schwarz
30/K 1697Postgelb
90/N 27715Olivgrün
91/N 27718Olivbeige
80/N 29704Hellbraun
70/N 24719Graphitgrau
10/N 37706Effektgrün
40/N 21709Alabasterweiß


Bei Bestellung bitten wir außer der Ersatzteilnummer auch die gewünschte Farbnummer anzugeben.

Farben und Lacke für MZ-Motorräder liefert:

    Fa. Schmidt jun.
    Farbenhandlung
    701 Leipzig C 1
    Lumumbastraße 12-14




Gruppenübersicht

Gruppe: Motor
Tafel 1Zylinder, Kolben, Kurbelwelle
Tafel 2Gehäuse
Tafel 3Zahnräder, Wellen
Tafel 3aSchaltung, Kickstarter
Tafel 4Kupplung
Tafel 5Vergaser ES 125
Tafel 5aVergaser ES 150
Tafel 5bStartvergaser ES 125/150
Tafel 6Ansauggeräuschdämpfer, Luftfilter
Gruppe: Fahrgestell
Tafel 7Rahmen, Kippständer
Tafel 7aSattelträger, hintere Schwinge
Tafel 8Träger für Vordergabel, Schwinge vorn
Tafel 9Lenker, Lenkerhebel, Seilzüge
Tafel 10Federbeine
Tafel 11Vorderrad, Radkörper, Bremse, Bremsbetätigung
Tafel 12Hinterrad, Radkörper, Bremse, Bremsbetätigung
Tafel 13Kettenschutz, Tacho-Antrieb
Tafel 14Kotflügel
Tafel 15Verkleidung
Tafel 16Kraftstoffbehälter, Benzinhahn
Tafel 17Auspuffanlage
Tafel 18Sättel, Werkzeug, Zubehör

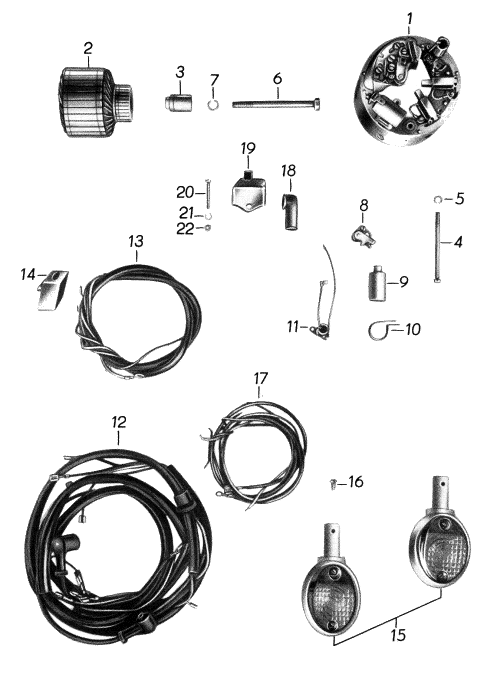

Gruppe: Elektrische Ausrüstung
Tafel 19Lichtmaschine, Unterbrecher, Lenkerblinkleuchte
Tafel 20Batterie, Regler, Zündspule, Bremsschlußkennzeichenleuchte, Klemmbrett und Sicherung, Glühlampen, Zündkabel
Tafel 21Scheinwerfer, Glühlampen, Tachometer
Gruppe: Sonderzubehör

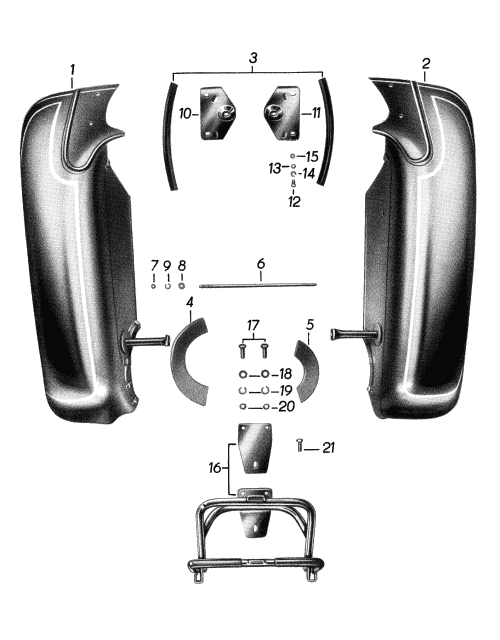

Tafel 22Beinschutzbleche, Kofferträger
Anhang:Ersatzteile bis Baujahr 1967





Gruppe: Motor
Tafel 1

Zylinder, Kolben, Kurbelwelle

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 12-40.006Motor MM 125/1 vollst. (mit Startvergaser, Kickstarterkurbel, Fußschalthebel, Zündkerze)1
 14-40.003Motor MM 150 vollst. (mit Startvergaser, Kickstarterkurbel, Fußschalthebel, Zündkerze)1
112-42.005Zylinderkörper 52 ø1
 14-42.005Zylinderkörper 56 ø1
2 Stehbolzen für Zylinderbefestigung M 6x125 TGL 0-940-10 K4
3 Stiftschraube für Ansaugstutzenbefestigung BM 6x25 TGL 0-835-5 S2
411-42.005Zylinderfußdichtung1
512-42.014Zylinderdeckel1
 14-42.011Zylinderdeckel1
6 Mutter M 6 TGL 0-934-8 G4
7 Federscheibe B 6 TGL 0-1374
812-42.011Ansaugstutzen1
 14-42.010Ansaugstutzen1
911-42.009Isolierflansch zum Ansaugstutzen1
1011-42.010Dichtung zum Ansaugstutzen2
11 Mutter M 6 TGL 0-934-5 S2
12 Federscheibe B 6 TGL 0-1372
1311-43.020Kurbelwelle vollst. (ohne Lager)1
1411-35.015Büchse für Pleuelstange1
15 Scheibenfeder 4x5 TGL 94992
16 Rillenkugellager 6303 C 4 f TGL 2981 17x47x143unbed. Polyamidkäfig
1700-05.012Radialdichtring E 22x47x101
1811-43.032Distanzring1
19 Radialdichtring D 22x35x71
2000-01.097Ausgleichscheibe 0,1; 0,3; 0,5n.Bed.
2152.3Kolben vollst. 52 ø1
 52.3Kolben vollst. 52,25 ø1
 52.3Kolben vollst. 52,50 ø1
 52.3Kolben vollst. 52,75 ø1
 52.3Kolben vollst. 53 ø1
 52.3Kolben vollst. 53,25 ø1
 52.3Kolben vollst. 53,50 ø1
 52.3Kolben vollst. 53,75 ø1
 52.3Kolben vollst. 54 ø1
  Verdichtungsring (Zweitakt) B TGL 9996-JS
21a Verdichtungsring B 52x22
  Verdichtungsringring B 52,25x22
  Verdichtungsringring B 52,50x22
  Verdichtungsringring B 52,75x22
  Verdichtungsringring B 53x22
  Verdichtungsringring B 53,25x22
  Verdichtungsringring B 53,50x22
  Verdichtungsringring B 53,75x22
  Verdichtungsringring B 54x22
22 Kolbenbolzen A 15x43 L TGL 39-7551
  Kolbenbolzen A 15,01x43 L TGL 39-7551
  Kolbenbolzen A 15,02x43 L TGL 39-7551
2156.1Kolben vollst. 56 ø1
 56.1Kolben vollst. 56,25 ø1
 56.1Kolben vollst. 56,50 ø1
 56.1Kolben vollst. 56,75 ø1
 56.1Kolben vollst. 57 ø1
 56.1Kolben vollst. 57,25 ø1
 56.1Kolben vollst. 57,50 ø1
 56.1Kolben vollst. 57,75 ø1
 56.1Kolben vollst. 58 ø1
  Verdichtungsring (Zweitakt) B TGL 9996-JS
21a Verdichtungsring B 56x22
  Verdichtungsring B 56,25x22
  Verdichtungsring B 56,50x22
  Verdichtungsring B 56,75x22
  Verdichtungsring B 57x22
  Verdichtungsring B 57,25x22
  Verdichtungsring B 57,50x22
  Verdichtungsring B 57,75x22
  Verdichtungsring B 58x22
22 Kolbenbolzen A 15x47 L TGL 39-7551
  Kolbenbolzen A 15,01x47 L TGL 39-7551
  Kolbenbolzen A 15,02x47 L TGL 39-7551
23 Zündkerze 14/260 M 14 DIN 7250211
24 Zündkerzendichtung C 14x18 DIN 760311
25 Drahtsprengring A 15 TGL 24-42.32
2612-47.003Kettenrad auf Kurbelwelle1
27 Federscheibe B 12 DIN 1371
28 Mutter M 12x1,5 DIN 9361
29 Sicherungsring 47x1,6 TGL 0-4721
30 Radialdichtring D 17x30x7 TGL 164541
3111-41.047Dichtkappe1
3211.41.045Dichtung zur Dichtkappe1
33 Senkkopfschraube M 5x15 TGL 0-63-5 S4
  1 Lieferung durch VEH Fahrzeugelektrik Thalheim


Gruppe: Motor
Tafel 2

Gehäuse

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
111-41.031Gehäuse vollst.1
211-41.017Büchse für Vorgelegewelle1
3 Zylinderstift 6 m 6x20 TGL 0-72
405-41.002Paßhülse für Gehäuse2
500-03.014Sprengring für Kupplungswelle1
6 Sicherungsring für Vorgelegewelle 32x1,2 TGL 0-4721
712-41.020Ölablaßschraube für Magnetfilter1
8 Dichtung C 18x22 TGL 0-76031
9 Sechskantschraube für Ölablaß aus Kupplungsraum M 8x12 TGL 0-933-5 S1
10 Dichtung C 8x14 DIN 76031
11 Verschlußschraube AM 14x1,5 DIN 76041
1211-41.026Verschlußblech1
13 Radialdichtring D 25x35x7 TGL 164541
14 Senkschraube M 4x10 TGL 0-63-5 S5
1511-41.027Dichtung für Verschlußblech1
16 Zylinderschraube für Gehäuse BM 6x20 TGL 0-84-5 S6
17 Zylinderschraube für Gehäuse CM 6x50 TGL 0-84-5 S7
18 Zylinderschraube für Gehäuse CM 6x65 TGL 0-84-5 S1
19 Dichtring C 6x10 DIN 76031
20 Zylinderkerbstift für Lichtmaschinenarretierung 2,5x10 TGL 0-14731
2111-41.018Verschlußstopfen zum Gehäuse1
2212-41.015Kupplungsdeckel1
2311-41.019Dichtung dazu1
24 Zylinderschraube CM 6x70 TGL 0-84-5 S2
25 Zylinderschraube CM 6x85 TGL 0-84-5 S2
26 Dichtring C 6x10 DIN 76034
27 Sechskantschraube für Ölstandskontrolle M 8x12 TGL 0-933-5 S1
28 Dichtring hierzu C 8x14 DIN 76031
2911-41.048Lichtmaschinendeckel1
30 Druckschmierkopf AM 6 DIN 34031
31 Steckkerbstift 4x12 TGL 0-14742
32 Zylinderschraube CM 6x50 TGL 0-84-5 S1
33 Zylinderschraube CM 6x60 TGL 0-84-5 S1
 01-41.004Paßhülse1
3411-41.046Abschlußkappe für Lichtmaschinendeckel1
32 Zylinderschraube dazu CM 6x50 TGL 0-84-5 S1
35 Rundring für Kickstarterwelle 20x2 TGL 6365 WSV1


Gruppe: Motor
Tafel 3

Zahnräder, Wellen, Schaltung, Kickstarter

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
111-47.048Kupplungswelle1
2 Radial-Rillenkugellager 6202 TGL 2981 C 3 15x35x1111
300-18.039Ausgleichscheibe zur Kurbelwelle 0,1; 0,3; 0,5n.Bed.
411-47.007Schaltrad für II. und IV. Gang1
511-47.010Schaftrad mit Büchse1
6 Radial-Rillenkugellager 6004 TGL 2981 20x42x1211
700-01.072Ausgleichscheibe dazun.Bed.
811-47.044Abstandshülse für Kettenrad1
911-47.018Kettenrad am Getriebe 15 Zähne1
 11-47.019Kettenrad am Getriebe 16 Zähne1
1001-47.008Sicherungsblech für Kettenradmutter1
1100-06.008Mutter für Kettenradbefestigung1
12 Federring B 12 TGL 74031
1301-46.068Sicherungsblech dazu1
14 Mutter M 12x1,5 links TGL 0-934-5 S1
1511-47.034Vorgelegewelle1
16 Radial-Rillenkugellager 6201 TGL 2981 12x32x1011
1700-18.063Spritzscheibe dazu1
1811-47.041Schaltrad für III. Gang12
1911-47.042Schaltrad für I. Gang12
 00-03.045Sprengring1
2011-47.016Zahnrad für I. Gang1
2100-18.125Distanzscheibe (Büchse-Vorgelegewelle)n.Bed.
  1 unbedingt Polyamidkäfig verwenden
  2 werden nur paarweise geliefert


Gruppe: Motor
Tafel 3a

Zahnräder, Wellen, Schaltung, Kickstarter

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
2211-45.006Halteblech für Segmenthebel1
23 Sechskantschraube M 6x16 DIN 0-933-8 G2
24 Unterlegscheibe 6,4 TGL 0-1252
2501-45.009Sicherungsblech zur Haltescheibe2
2611-45.003Segmenthebel1
278606.1-0:2(4)Kontaktblech dazu11
28 Halbrundniet 2,6x8 DIN 6602
298606.1(3)Elektrischer Leerganganzeiger vollst.11
30 Zylinderschraube M 4x15 TGL 0-84-4 D2
 02-48.008Gummistopfen für Leerganganzeigekabel1
3111-45.007Bolzen für Segmenthebel1
3201-45.007Druckfeder1
3301-45.006Haltescheibe für Druckfeder1
3401-45.008Sicherungsstift zur Haltescheibe1
3511-45.021Schaltwelle mit Schaltstück und Schaltbolzen1
3601-45.012Schaltbolzen1
3701-45.015Rückholfeder1
3801-45.016Haltescheibe zum Schaltstück1
3900-03.018Federring1
4012-45.001Fußschalthebel1
41 Sechskantschraube M 6x16 TGL 0-933-8 G1
4201-44.052Gummi für Fußschalthebel1
4311-45.013Schaltklaue1
4411-45.016Druckfeder für Schaltklaue1
45 Stahlkugel 6,35 ø1
4611-45.046Schaltarretierachse1
4711-45.017Sicherungsblech1
4800-06.048Sechskantmutter1
4901-44.009Mitnehmer für Kickstarter1
5011-44.006Kickstarterrad1
5101-44.011Feder zum Kickstarterrad1
5201-44.012Haltescheibe für Feder1
5300-03.016Sprengring dazu1
5411-44.011Kickstarterwelle1
5500-01.073Unterlegscheibe zur Kickstarterwelle1
5611-44.013Kickstartersegment1
5701-44.003Kickstarterfeder1
5811-44.014Führungsscheibe1
5912-44.005Kickstarterkurbel1
60 Sechskantschraube M 8x25 TGL 0-931-8 G1
6102-46.042Gummi für Kickstarterkurbel1
  1 VEH Fahrzeugelektrik Thalheim


Gruppe: Motor
Tafel 4

Kupplung

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
111-46.001Kupplungstrommel1
211-46.016Kupplungskettenrad 37 Zähne1
301-44.009Mitnehmer für Kickstarter1
4 Senkniet 4x15 TGL 0-6616
501-46.001Laufbüchse zum Kupplungskettenrad1
600-01.050Anlaufscheibe1
700-01.074Ausgleichscheibe 0,2; 0,3n.Bed.
812-46.002Innerer Mitnehmer1
911-46.009Federbolzen6
1001-46.007Haltelamelle für Mitnehmer1
1101-46.059Reibbelag-Kupplungsscheibe 6 TGL 39-7166
1211-46.021Kupplungslamelle für Mitnehmer5
1301-46.006Drucknagel1
1401-46.062Federteller vollst.1
1501-46.063Druckfederkappe6
1601-46.064Druckfeder6
1711-46.010Stütznippel6
1811-46.011Bolzen für Federabstützung6
1911-47.022Endlose Einfach-Hülsenkette 48 Glieder1
2011-46.003Druckstange für Kupplung1
2101-46.066Druckspindel1
2211-46.013Hebel zur Druckspindel1
2311-46.020Zugfeder zum Kupplungshebel1
24 Splint dazu 3x15 DIN 941
25 Kugel für Druckstange 6,35 ø1
26 Gewindestift mit Zapfen M 8x30 TGL 0-417-5 S1
27 Sechskantmutter dazu M 8 DIN 934-6 S1


Gruppe: Motor
Tafel 5

Vergaser bis Mot.-Nr. 7241419

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 22 KNB 1-3Vergaser mit Zweihebel-Rundschieber und Nadelführung1
12482Vergasergehäuse vormontiert1
22388Dichtung1-2
32483Einsatzstück vollst.1
40061Teillastnadel (1)1
52377Klemmbügel1
62486Hohlschieber (35)1
72418Zerstäuber1
82060Nadeldüse (70)1
91091Hauptdüse (110)1
100054Dichtring1
110053Verschlußschraube1
122045Leerlaufdüse (35)1
130050Dichtring1
140013Regulierschraube1
150002Sechskantmutter1
16 Zylinderschraube AM 5x15 TGL 0-842
17 Federring B 5 TGL 74032
182073Schwimmergehäusedeckel1
192411Tupfer1
200074Druckfeder1
21 Sicherungsscheibe 2,3 DIN 67991
222393Schwimmernadel1
232008Schwimmer1
240002Sechskantmutter1
252485Anschlagbolzen1
262052Verschraubung1
272484Vergasergehäusekappe1
282374Seilzugstellschraube2
290002Sechskantmutter2
302488Führungshülse1
312493Druckfeder für Luftschieber1
322487Luftschieber1
332492Druckfeder1
34 Sechskantschraube M 6x40 TGL 0-9311
35 Scheibe 6 DIN 14401
360121Klemmring vollständig1
37 Sechskantmutter M 6 TGL 0-9341
38 Geräteschild11
 2872Schutzkappe für Tupfer (Gummi)1
  1 kein Ersatzteil, für evtl. Reklamationen erforderlich


Gruppe: Motor
Tafel 5a

Vergaser bis Mot.-Nr. 6180635

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 24 KN 1-2Vergaser mit Zweihebel-Rundschieber und Nadelführung1
12489Vergasergehäuse vormontiert1
22371Dichtung1-2
32491Einsatzstück vollst.1
42376Hohlschieber (40)1
52430Teillastnadel (3)1
62377Klemmbügel1
72418Zerstäuber1
82057Nadeldüse (70)1
91091Hauptdüse (115)1
102045Leerlaufdüse (45)1
110050Dichtring1
120013Regulierschraube1
130002Sechskantmutter1
14 Zylinderschraube AM 5x15 TGL 0-842
15 Federring B 5 TGL 74032
162268Schwimmergehäusedeckel1
172269Tupfer1
180074Druckfeder1
19 Sicherungsscheibe 2,3 DIN 67991
202382Schwimmernadel1
212259Schwimmer1
220051Dichtring1
232266Schwimmergehäuse1
240052Dichtring1
252047Hohlschraube1
260054Dichtring1
270053Verschlußschraube1
282374Seilzugstellschraube2
290002Sechskantmutter2
302256Verschraubung1
310002Sechskantmutter1
322375Anschlagbolzen1
332373Schiebergehäusekappe1
342378Führungshülse1
352493Druckfeder für Luftschieber1
362492Druckfeder1
372379Luftschieber1
38 Sechskantschraube M 6x45 TGL 0-9311
39 Scheibe 6 DIN 14401
400122Klemmring vollständig1
410002Sechskantmutter1
42 Geräteschild11
 2872Schutzkappe für Tupfer (Gummi)1
  1 kein Ersatzteil, für evtl. Reklamationen erforderlich


Gruppe: Motor
Tafel 5b

Start-Vergaser ES 125/150

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
  Vergaser 22 N 1-11
  Vergaser 24 N 1-11
12931Vergasergehäusekappe1
22936Dichtung1
32914Seilzugstellschraube2
40002Sechskantmutter2
52933Gewindering1
62946Druckfeder1
72952Hohlschieber (30) (40)1
82943Nadelhalter1
92930Teillastnadel (c 3)1
102935Einsatzstück vollst.1
 2923Einsatzstück vollst.1
11TGL 5687Linsensenkschraube AM 4x102
120013Regulierschraube1
130011Druckfeder1
142921Schlauchnippel1
15TGL 0-7603Dichtring A 10x13,51
162934Vergasergehäuse vorm.1
 2922Vergasergehäuse vorm.1
170121Klemmring vollst.1
182928Schwimmer1
19TGL 0-7Zylinderstift 2,5 m 6x241
202916Leerlaufdüse (40) (35)1
212927Düsenträger1
222926Nadeldüse (65) (67)1
230125Hauptdüse (92) (90)1
242932Dichtung1
25TGL 0-84Zylinderschraube BM 4x163
262924Schwimmergehäuse1
29TGL 0-7603Dichtring A 16x201
292925Verschlußschraube1
290118Dichtring1
301534Ventilsitz (15)1
311533Schwimmernadel1
322911Ventilkörper1
332910Schwimmernadelventil vollst. (15)1
342907Startschieberkappe1
352903Druckfeder1
362905Startkolben1
 2906Dichtscheibe dazu1
380125Startdüse (75) (70)1
  Bei Bestellung Größe angeben!


Gruppe: Motor
Tafel 6

Verkleidung, Ansauggeräuschdämpfer, Luftfilter

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-28.108Ansaugeräuschdämpfer (zugleich rechte Verkleidung)1
213-28.054Trockenluftfilter (Mikronfilter)1
313-28.055Dichtung1
413-28.046Abdeckung für Luftfilter1
5 Sechskantmutter für Luftfilter M 6 TGL 0-934-5 S1
6 Scheibe 6,4 TGL 0-125-St1
8 Stiftschraube M 6x80 TGL 0-835-5 S1
913-49.021Vergaserabdeckkappe rechts1
1013-49.022Vergaserabdeckkappe links1
1113-49.023Gummiköder2
1205-41.050Mutter für Abdeckkappe1
13 Entlüftungsschlauch O-8x2x160 TGL 13880 Bl.31
1413-28.072Krümmer für Vergaser1
1513-28.061Klemmring für Krümmerbefestigung1
16 Zylinderschraube AM 4x18 TGL 0-841
17 Sechskantmutter M 4 TGL 0-9341
1802-48.071Verschlußstopfen für Lackabflußbohrung1


Gruppe: Fahrgestell
Tafel 7

Rahmen, Kippständer

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-21.079Rahmen1
213-21.105Kippständer1
313-21.029Anschlaggummi für Kippständer1
401-21.284äuß. Hülse vollst. f. Kippständer1
501-21.287inn. Hülse vollst. f. Kippständer1
601-21.289Druckfeder für Kippständer1
7 Bolzen 6 h 11x12x9 TGL 180101
8 Splint 1,5x10 TGL 0-941
9M 6x25Sechskantschraube TGL 0-9311
1013-21.115Fußrastenrohr links1
1113-21.150Fußrastenrohr rechts1
1213-21.005Klemmschelle2
13M 8x35Sechskantschraube TGL 0-9312
14M 8Sechskantmutter TGL 0-9342
15B 8Federring TGL 74032
1613-21.159Träger für Regler und Zündspule1
1713-21.084Gummipolster für Kraftstoffbehälter hinten2
185x32Zylinderkerbstift TGL 0-14731
1913-29.018Fußbremshebel vollst.1
2013-29.009Fußrastengummi A TGL 39-2912
21CM 8x45Sechskantschraube f. Motorbef. TGL 0-931-8 G3
22M 8Sechskantmutter TGL 0-9343
23B 8Federring TGL 74033
24M 8x16Sechskantschraube f. Schwingbolzenarretierung TGL 0-933-8 G2
25BM 8Sechskantmutter TGL 0-4392


Gruppe: Fahrgestell
Tafel 7a

Sattelträger, hintere Schwinge

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-21.086Sattelträger vollst. mit Kabelschellen1
2CM 10x100Sechskantschraube f. Befestigung TGL 0-9312
3BM 10Sechskantmutter TGL 0-9342
4B 10Federscheibe TGL 0-1372
513-21.112Befestigungsbügel f. Verkl. rechts1
613-21.155Schwinge1
713-21.118Lagerbolzen für Schwinge1
813-21.132Schutzkappe für Schwinge2
9 Stellring z. Schwinge TGL 39-4431
1013-21.102Halter für Verkleidung rechts1
11M 18x1,5Flache Sechskantmutter TGL 0-936-5 S2
12A 6Kegelschmierkopf zum Lagerbolzen TGL 0-714121
1313-21.148Dichtring4
14CM 10x35Sechskantschraube für Federbeinbefestigung unten TGL 0-931-8 G2
15B 10Federring TGL 74032
16M 8x35Sechskantschraube für Federbeinbefestigung oben TGL 0-933-8 G2
1700-18.131Scheibe2
18M 6x20Sechskantschraube TGL 0-933-8 G3
19B 6Federring TGL 74033
20M 6Sechskantmutter3
2113-27.102hintere Befestigungsstrebe für Auspuff1
22M 8x25Sechskantschraube TGL 0-933-SgG2
23M 8Sechskantmutter TGL 0-934-5 S1
24B 8Federring TGL 74032
2513-27.059Abdeckgummi für Sattelträger1


Gruppe: Fahrgestell
Tafel 8

Träger für Vordergabel, Schwinge vorn

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-22.001Träger für Vordergabel1
213-22.078Gummiunterlage für Vorderträger1
313-22.071Schwinge für Vorderrad1
413-21.118Lagerbolzen für Schwinge1
513-22.055Schutzkappe für Schwinge vorn2
6 Stellring zur Schwinge TGL 39-4431
7 Flache Sechskantmutter M 18x1,5 TGL 0-9362
8 Kegelschmierkopf zum Lagerbolzen A6 TGL 0-714121
913-21.148Dichtring4
10 Sechskantschraube für Schwingbolzenarretierung M 8x25 TGL 0-933-8 G2
11 Sechskantmutter M 8 TGL 0-9342
12 Sechskantschraube für Federbeinbefestigung oben M 8x35 TGL 0-933-8 G2
1300-18.131Scheibe2
1413-30.132Lenksicherungsschloß LKS 63/III1
15 Sechskantschraube für Federbeinbefestigung unten rechts M 10x45 TGL 0-933-8 G1
16 Sechskantschraube für Federbeinbefestigung unten links CM 10x35 TGL 0-931-8 G1
17 Federring B 10 TGL 74032
1813-24.016Gegenhaltestück1


Gruppe: Fahrgestell
Tafel 9

Lenker, Lenkerhebel, Seilzüge

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 13-22.015Lenker vollst.1
113-22.017Lenker1
 01-22.292Plakette für Lenker1
2 Handhebel für Bremse vollst. mit Stellschraube Nr. 370 r1
3 Handhebel für Kupplung vollst. mit Stellschraube Nr. 370 l1
4 Blindgriff Nr. 2011
5 Drehgriff vollst. einzügig mit kurzer Drehung Nr. 300 (Gummi elfenbeinfarbig)1
613-29.017Anschlagfeder dazu1
7 Hebel für Startvergaser Nr. 4751
813-22.033Distanzstück für Lenker1
913-22.022Überwurfmutter zum Steuerrohr1
1013-22.058Beilegscheibe auf Lenker1
11 Sechskantschraube M 8x55 TGL 0-933-8 G1
1205-22.034Zwischenring zum Steuerrohr1
1313-22.072Konus1
1413-22.042Befestigungsmutter in Steuerrohr1
1513-22.007Staubkappe1
1605-22.148Gabellaufring oben1
1705-22.159Gabellaufring unten1
1805-22.147Rahmenlaufring2
19 Stahlkugel 6,35 mm III TGL 1551544
2013-29.003Seilzug für Kupplung A 1167x1022x127,5 TGL 39-2851
2113-29.007Gummimuffe für Kupplungsseilzug1
22 Seilzug für Handbremse A 1105x937x150,5 TGL 39-2851
23 Seilzug für Gasdrehgriff (Startvergaser) D 980x900x68 TGL 39-2851
24 Seilzug für Startvergaser E 913x855x45 TGL 39-2851
2513-29.022Seilzug für Fußbremse1
 05-48.058Schutzkappe für Seilzug-Gasdrehgriff und Startvergaser1


Gruppe: Fahrgestell
Tafel 10

Federbeine

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-22.077Federbein vorn2
216-23.001Federbein hinten vollst. rechts1
 16-23.002Federbein hinten vollst. links1
316-23.010Untere Schutzhülse1
405-23.112Führungsring1
513-22.152Druckfeder für vorderes Federbein1
 05-23.081Druckfeder für hinteres Federbein1
613-22.074Federgeräuschdämpfer1
705-23.025obere Schutzhülse1
805-23.091Stützringhälfte2
905-23.029Lagergummi oben2
 00-18.131Scheibe1
  Sechskantschraube M 8x35 TGL 0-933-8 G1
  Sechskantschraube für Federbeinbefestigung unten links CM 10x35 TGL 0-931-8 G1
  Federring B 10 TGL 74031
  Sechskantschraube für Federbeinbefestigung unten rechts CM 10x45 TGL 0-933-8 G1
107078-00:1.50/13Teleskopstoßdämpfer vollst. für Federbein vorn Type: A 22-1201
117078-00:1.51/13Teleskopstoßdämpfer vollst. für Federbein hinten Type: A 22-1001
1205-23.098Gummipuffer1
1305-23.097Gelenkbuchse1
 7078-36:0.00/04Mantelrohr vollst. vorn1
1416-22.037Federstützring1
1516-23.007Verstellmuffe rechts mit Hebel1
 16-23.008Verstellmuffe links mit Hebel1
  Zylinderkerbstift 4x20 DIN 14731
 7078-57:0.05/05Pufferring3
  Sicherungsring 19x1 DIN 4721
16 Radialdichtring AC 10x19x7 BVF-N 41241
177078-51:0.05/05Dichtring1
187078-51:0.08/05Filzring1
197078-51:0.15/05Zwischenscheibe1
207078-57:0.04/5Anschlaggummi1
 7078-57:0.03/05Anschlagscheibe1
 7078-51:0.26/04Dichtkappe zum Radialdichtring (AC)1


Gruppe: Fahrgestell
Tafel 11

Vorderrad, Radkörper, Bremse, Bremsbetätigung

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-24.002Radkörper für Vorderrad vollst. mit Felge1
213-24.003Radkörper1
3 Speiche A 149 TGL 39-491 149 mm lang36
4 Nippel M 4 TGL 39-49136
 13-25.009Tiefbettfelge 1,85 Bx181
  Reifen 3,00x18 TGL 649811
  Schlauch11
  Felgenband 18/2511
513-24.026Bremshebel1
601-24.315Bremsbacken vollst. mit Belag2
701-24.019Rückholfeder1
8 Sicherungsring 12x1 TGL 0-4712
913-24.014Radkörperdeckel1
1013-24.015Achse1
11 Scheibe 15 TGL 83281
12 Sechskantmutter M 14x1,5 TGL 0-9341
1313-24.005Gegenhalter1
1401-24.306Abstandshülse1
15 Radialrillenkugellager 6302 TGL 2981 15x42x1322
1601-24.314Dichtring2
  1 werden nicht vom Werk geliefert
  2 unbedingt Blechkäfig


Gruppe: Fahrgestell
Tafel 12

Hinterrad, Radkörper, Bremse, Bremsbetätigung

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-25.002Hinterrad vollst.1
213-25.005Radkörper1
301-24.306Abstandshülse1
4 Radial-Rillenkugellager 6302 TGL 2981 15x42x1322
501-24.314Dichtring1
6 Speiche A 149 TGL 39-49136
7 Nippel M 4 TGL 39-49136
 13-25.009Tiefbettfelge 1,85 Bx181
  Reifen 3,00x18 TGL 649811
  Schlauch11
  Felgenband 18/2511
813-25.069Bremshebel1
 01-25.252Kontaktfeder1
  Senkkerbnagel 2,5x6 TGL 0-14772
901-25.377Kontaktschraube1
1013-25.031Isolierbüchse für Schalter1
1105-25.043Isolierscheibe für Schalter1
12 Sechskantmutter M 5 TGL 0-9341
1301-24.315Bremsbacken vollst. mit Belag2
1413-24.019Rückholfeder1
1501-25.229Achse1
16 Sicherungsring 12x1 TGL 0-4712
1705-25.053Distanzhülse1
1801-29.317Stellschraube für Fußbremsseilzug1
19 Rändelmutter M 8x1 TGL 39-285/61
2013-29.006Schutzkappe1
2113-25.067Gegenhalter vollst.1
2213-25.073Zugstrebe1
23 Sechskantschraube CM 8x25 TGL 0-931-8 G1
24 Sechskantschraube CM 8x30 TGL 0-931-8 G1
25 Scheibe 8,4 TGL 0-125-St1
26 Sechskantmutter M 8 TGL 0-934-5 S3
  1 werden nicht vom Werk geliefert
  2 unbedingt Blechkäfig


Gruppe: Fahrgestell
Tafel 13

Kettenschutz, Tacho-Antrieb

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-25.041Kettenabdeckung1
 13-25.072Distanzscheibe dazu1
213-25.022Dichtungsstück1
313-25.038Ritzel für Tachometer vollst.1
413-25.043Lagerbüchse1
513-25.058Kugelwulstschmierkopf1
613-25.071Mitnehmer mit Zahnkranz1
701-25.232Schraubenrad für Tacho-Antrieb1
801-25.315Hakensprengring1
905-25.030Dämpfungsgummi1
10 Rillen-Kugellager 6004 TGL 2981 20x42x1211
1100-03.019Sprengring1
1213-25.025Flanschbolzen1
1300-01.087Abdeckscheibe1
1405-25.122Kettenspanner2
15 Scheibe 6,4 TGL 0-1252
16 Sechskantmutter M 6 TGL 0-9344
17 Federscheibe 14 TGL 0-1371
18 Sechskantmutter M 14x1,5 TGL 0-936-5 S1
1913-28.014Kettenschlauch2
20 Rollenkette mit Steckglied 1x12,7x6,4x120 TGL 117961
21 Steckglied 1 D 12,7x6,4 TGL 117961
  1 unbedingt Blechkäfig


Gruppe: Fahrgestell
Tafel 14

Kotflügel

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-28.005Vorderrad-Kotflügel1
2 Sechskantschraube für Kotflügelbefestigung M 8x15 TGL 0-933-8 G3
3 Federscheibe 8 TGL 0-1373
413-28.066Vordere Hinterrad-Kotflügel1
513-28.002Kotflügel-Endstück1
  Sechskantschraube M 6x16 TGL 0-933 dazu3
 05-28.045Gummiköder für Kotflügel-Endstück (280 mm lang)1
6 Sechskantschraube für Befestigung am Rahmen M 6x20 TGL 0-9331
7 Federring B 6 TGL 74031
800-18.139Scheibe3
9 Sechskantschraube für Befestigung am Sattelträger M 6x20 TGL 0-9332
10 Scheibe 6,4 TGL 0-1252
11 Federring B 6 TGL 74034
  Federscheibe 6 TGL 0-1371
12 Sechskantmutter M 6 TGL 0-9345
 13-28.059Typabzeichen ES 1251
 13-28.060Typabzeichen ES 1501
 13-30.202Kennzeichenhalter-Verstärkungsschiene1
  Kennzeichenschild C TGL 156531
13 Linsenschraube für Nummernschildbefestigung M 5x12 TGL 5687-4 S2
14 Federring B 5 TGL 74035
15 Sechskantmutter M 5 TGL 0-934-5 S5


Gruppe: Fahrgestell
Tafel 15

Verkleidung

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-28.085Verkleidung links1
213-28.108Verkleidung rechts1
313-28.075Deckel für Werkzeugbehälter1
413-28.069Gummiring1
5 Sechskantschraube für Befestigung der Verkleidung M 6x10 TGL 0-9333
  Sechskantschraube für Befestigung der Verkleidung M 6x10 TGL 0-9333
6 Federscheibe 6 TGL 0-1376
713-28.077Sicherheitsschloß für Werkzeugbehälterdeckel1
813-28.090Sicherungsblech zum Sicherheitsschloß1


Gruppe: Fahrgestell
Tafel 16

Kraftstoffbehälter, Benzinhahn

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-27.078Kraftstoffbehälter1
213-27.073Kniekissen links1
 13-27.074Kniekissen rechts1
300-13.073Tankverschluß1
400-13.085Dichtung1
505-27.164Filterhahn1
  Dichtring C 10x14 TGL 0-760311
  Filterhahnhebel11
  Überwurfmutter SW 19 DIN 73376 Rechts- und Linksgewinde11
  Schraube AM 3,5x8 DIN 8421
  Sieb für Filterhahn oben 12x70x10 mm11
  Filterhahntopf11
  Siebträger mit Sieb 10x13 mm im Filter11
  Gummimembrane 2,5 mm 410 S11
  Gummidichtung für HF-Topf 2,5 mm 131411
  Gleitring für Hebel 21x15x1 mm11
  Dichtring für Tankanschluß 15x10,5x1 mm11
6 Federscheibe 8 TGL 0-1372
7 Sechskantschraube für Kraftstoffbehälterbefestigung M 8x12 TGL 0-933-8 G2
8 Kraftstoffschlauch für Vergaseranschluß 7x10,5x1801
913-27.095Auflagekörper für Kraftstoffbehälter2
1013-27.096Stützhülse1
  1 Einzelteile für Filterhahn


Gruppe: Fahrgestell
Tafel 17

Auspuffanlage

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 13-27.053Auspufftopf ohne Befestigungsschelle1
113-27.025Auspuff-Dämpfungseinsatz1
213-27.082Tragrohr vollst. mit Lager zum Auspufftopf1
305-27.186Abstandshülse1
4 Sechskantmutter M 8 TGL 0-9342
513-27.063Mantel vollst. mit Einlegering1
6 Asbestschnur für Anschlußstück und Endstück1
713-27.024Auspuffrohr1
813-27.004Befestigungsmutter für Auspuffrohr1
9 Dichtring C 35x45 TGL 0-76031
1012-27.006Schelle für Auspuff1
11 Sechskantschraube M 8x25 TGL 0-9331
12 Sechskantmutter M 8 TGL 0-9341
13 Federring B 8 TGL 74031
1401-27.307Schelle für Auspufftopf mit Schraube, Sechskantmutter und Federring1
15 Sechskantschraube M 6x20 TGL 0-9331
16 Sechskantmutter M 6 TGL 0-9341
17 Federring B 6 TGL 74031
18 Federring B 8 TGL 74031
19 Sechskantmutter M 8 TGL 0-9341
2013-27.105Vordere Befestigungsstrebe f¨r Auspuff1
21 Sechskantschraube dazu M 8x25 TGL 0-933-8 G1
22 Federring B 8 TGL 74031
23 Scheibe 8,4 TGL 0-125 St1


Gruppe: Fahrgestell
Tafel 18

Sättel, Werkzeug, Zubehör

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 13-31.150Fahrersattel1
 13-31.100Soziussattel1
 13-31.114Handgriff1
  Sechskantschraube für Sattel- und Soziusbefestigung M 8x15 TGL 0-933-8 G4
  Federscheibe B 8 TGL 0-1374
  Sechskantschraube für Handgriffbefestigung M 8x20 TGL 0-933-8 G2
  Federring B 8 TGL 74032
113-31.200Sitzbank vollständig1
213-31.038Befestigungsplatte für Sitzbank1
3 Sechskantschraube für Sitzbankfestigung M 8x20 TGL 0-933-8 G4
4 Federring B 8 TGL 74034
5 Scheibe 8,4 TGL 0-1254
6 Luftpumpe B 285 TGL 76401
731031 LRückblickspiegel mit Klemmschellenbefestigung1
813-31.950Soziusfußraste2
9 Sechskantschraube M 10x15 TGL 0-9332
10 Federscheibe 10 TGL 0-1372
11 Einstellehre 0,4 und 0,6 TGL 200-30391
12 Schraubendreher E TGL 48-735021
13 Schraubendreher C 0,4x30 TGL 48-735021
14 Doppelmaulschlüssel 8x10 TGL 48-731091
15 Doppelmaulschlüssel 9x11 TGL 48-731091
16 Doppelmaulschlüssel 12x14 TGL 48-731091
17 Doppelmaulschlüssel 14x17 TGL 48-731091
18 Doppelmaulschlüssel 19x22 TGL 48-731091
1900-04.094Zylinderkopfschlüssel1
2000-04.207Zündkerzenschlüssel und Achsschlüssel1
21 Kombinationszange 160 TGL 46941
2200-04.049Bolzen für Zylinderkopfschlüssel1
23 Reifenmontierhebel A TGL 39-4421
24 Reifenmontierhebel B TGL 39-4421
25 Büchse für Reifenreparatur1
26 Werkzeugtasche A TGL 39-4531
278706.10-000:2(5)Heber für Scheinwerfereinsatz1
2801-27.239Gummiring für Werkzeugbehälter1


Gruppe: Elektrische Ausrüstung
Tafel 19

Lichtmaschine, Unterbrecher, Lenkerblinkleuchte

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 8016.4/2Gleichstromlichtmaschine LMZR 6/6011
18016.4/2-200Polgehäuse - Haltekappe1
28016.4-100Anker1
38016.4-000:1Nocken1
4*Zylinderschraube für Haltekappenbefestigung CM 5x75 TGL 0-84-5 S2
5*Federscheibe A 5 DIN 1372
611-49.012*Sechskantschraube für Ankerbefestigung1
7*Federring B 8 TGL 74031
88320.3/4Unterbrecher1
 8320.3/3-001Spezialeinstellplatte1
 8016.4/2-200:1/1Stromschiene1
98016.1-200:08Kondensator1
10A JKAN 134Kondensatorschelle1
118016.4-250Vorschaltwiderstand1
 8329.1Filzwischer1
1213-30.140Kabelbaum1
 05-30.031*Gummimuffe im Sattelträger dazu1
1313-30.147Maschinenkabel1
1401-30.252*Gummimuffe dazu1
 8016.1-202Kohlebürste (minus und plus)2
158580.10/4Lenkerblinkleuchte2
16*Befestigungsschraube M 5x10 TGL 56872
  Glühlampe E 6 Volt 18 Watt TGL 108332
 8580.10/4-200Lichtaustrittscheibe hinten zur Blinkleuchte1
 8580.10/4-000:1Lichtaustrittscheibe vorn zur Blinkleuchte1
 8580.10/4-100Grundkörper dazu1
17 Kabelsatz f¨r Blinkleuchten besteht aus:
 13-30.057*Zuführungskabel für Blinkleuchte rechts1
 13-30.058*Zuführungskabel für Blinkleuchte links1
 13-30.093*Massekabel für Blinkleuchten1
 *Schutzschlauch dazu B 6x7,2 TGL 13323, 200 lang1
 13-30.145*Kabel vom Blinkgeber zum Blinkschalter1
 *Zylinderschraube für Massekabel zur Blinkleuchte M 4x5 TGL 0-841
  Federring B 4 TGL 74031
1813-30.133*Gummitülle für Lenkerkabel2
198606.7Blinkschalter1
20*Linsenschraube AM 4x28 DIN 851
21*Federring B 4 TGL 74031
22*Sechskantmutter M 4 TGL 0-9341
  Sämtliche Ersatzteile dieser Tafel, bis auf die mit einem * gezeichneten, sind durch VEH Zentrales Vertriebslager Fahrzeugelektrik Thalheim/Erzgeb. zu beziehen.
  1 Als Ersatzteil nicht lieferbar!


Gruppe: Elektrische Ausrüstung
Tafel 20

Batterie, Regler, Zündspule, Bremsschlußkennzeichenleuchte, Klemmbrett und Sicherung, Glühlampen, Zündkabel

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
1 Bleibatterie 6 V 12 Ah TGL 102411
2*Zylinderschraube M 5x15 TGL 0-842
3*Unterlegscheibe 5,3 DIN 1252
4*Federring B 5 DIN 1272
5*Sechskantmutter M 5 DIN 9342
613-30.008*Spannband vollst.1
713-30.177*Batterieunterlage1
805-30.187Pluskabel für Batterie1
916-30.060Minuskabel für Batterie1
108106.7Reglerschalter RSC 60/61
11*Zylinderschraube für Befestigung M 6x8 TGL 0-84-5 S3
 *Federring B 6 DIN 1273
12*Scheibe 6,4 DIN 1251
138811.1/6Sicherungsdose1
14*Zylinderschraube für Befestigung M 5x20 TGL 0-842
15*Federring B 5 TGL 74032
16*Schmelzeinsatz 15 TGL 11135 15 Amp.2
178351.1/2Zündspule 6 V1
1801-30.251*Gummischutztülle1
198351.1/1-000:1Schelle für Zündspule1
20 Sechskantschraube für Befestigung M 6x15 TGL 0-9332
21*Sechskantmutter M 6 DIN 9342
22*Federring B 6 DIN 1272
238626.13Abblendschalter mit Lichthupe1
24*Linsenschraube AM 4x28 TGL 0-851
25*Federring B 4 TGL 74031
26*Sechskantmutter M 4 TGL 0-9341
278416.6/1 FSignalhorn1
28*Sechskantmutter M 8 DIN 9341
29*Federscheibe 8 TGL 0-1371
308522.7 FBremsschlußkennzeichenleuchte1
31 Glühlampe für Nummernschildbeleuchtung E 6 V 5 W1
32 Glühlampe für Stopplicht E 6 V 18 W1
3301-30.030*Befestigungsband für Kabel2
 13-30.021*Bremslichtkabel mit Stecker1
 01-30.273*Stecker mit Federspange1
 01-30.253*Federspange für Stecker1
 01-30.251*Schutzkappe für Bremslichtstecker1
348825.1Zündkabel mit Entstörstecker 8359.51
 FE 9 KWiderstand dazu1
35*Kabel für Leergangschalter 0,751
3602-48.008*Gummistopfen zum Leerganganzeigeschalter1
3705-30.191Reglerkabel (51)1
 16-30.059Reglerkabel (31)1
 13-30.170Abblendkabel1
3825066.1Buchsenklemme (Lüsterklemme) M 2,5 TGL 57-701
3913-28.057*Gummitülle für Zündkabel an linker Verkleidung1
  Sämtliche Ersatzteile dieser Tafel, bis auf die mit einem * bezeichneten, sind durch VEH Zentrales Vertriebslager Fahrzeugelektrik Thalheim/Erzgeb. zu beziehen.


Gruppe: Elektrische Ausrüstung
Tafel 21

Scheinwerfer, Glühlampen, Tachometer

nächste Tafel ; Gruppenübersicht







Zuführungskabel für Kontrolleuchten im Tacho
Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
 8706.13Scheinwerfer vollst. m. Walzenzündlichtschalter mit Stellung 51
18706.13-100/3Scheinwerfergehäuse1
213-30.064*Abzeichen für Scheinwerfer links1
 13-30.065*Abzeichen für Scheinwerfer rechts1
313-30.119*Gummiplatte für Kabeldurchführung1
4*Sechskantschraube M 6x25 TGL 0-9311
513-30.092*Abstandshülse1
600-18.139*Scheibe1
7*Federring B 6 DIN 1271
8*Sechskantschraube für Scheinwerferbefestigung M 8x16 TGL 0-933-8 G1
9*Federring B 8 DIN 1271
10*Scheibe 8,4 DIN 1251
1113-30.162*Gummikeder, links und rechts für Scheinwerferanschluß2
128706.7-301/1Streuscheibe (Glas) 136 TGL 71-1017 mit Reflektor1
138706.7-200:1Blendrahmen1
14*Zylinderschraube AM 4x35 TGL 0-841
158526.5-200:4Gummischeibe2
16*Scheibe 4,3 TGL 0-125 St1
17 Glühlampe A 6 V 45/40 W TGL 114131
18 Glühlampe D 6 V 4 W1
198704.7-3Anschlußstück A TGL 71-10191
208709.1/2-2Glühlampenhalterung A TGL 200-45111
21*Zylinderschraube BM 4x6 TGL 0-841
22*Zylinderschraube M 4x8 TGL 0-843
238626.1/8Zündlichtschalter1
248706.13-120Zündlichtschalterabdeckung1
258706.10-100:1Dichtung dazu1
268629.2Zündschlüssel11
2791.0010*Segment-Tachometer Wegdrehzahl 1 mit Glühlampen für Gang- und Ladekontrolle und Tachobeleuchtung1
2813-30.013*Antriebsspirale für Tachometer1
2913-30.142Verbindungskabel für Tachobeleuchtung1
 13-30.1441
308581.6/2Blinkgeber 1x18 W/6 V mit Schwingungsdämpfer1
31*Zylinderschraube für Blinkgeber AM 4x10 TGL 0-842
32*Federring B 4 TGL 34032
3316-30.062Kabel vom Blinkgeber zur Blinkgebersicherung1
 8819.1Sicherungshülse1
  Schmelzeinsatz 4 TGL 11135 4 Amp.1
  Sämtliche Ersatzteile dieser Tafel, bis auf die mit einem * bezeichneten, sind durch Fahrzeugelektrik Thalheim (Erzgeb.) zu beziehen.


Gruppe: Sonderzubehör
Tafel 22

Beinschutzbleche, Kofferträger

nächste Tafel ; Gruppenübersicht







Bild-Nr.Ersatzteil-Nr.BezeichnungAnzahl je GruppeBemerk.
113-30.026Beinschutz rechts11
213-30.027Beinschutz links11
305-30.014Gummikeder für Beinschutz, 230 mm lang12
413-30.095Gummikeder für Beinschutz rechts, 160 mm lang1
513-30.096Gummikeder für Beinschutz links, 125 mm lang1
613-30.032Spannbolzen für Beinschutz1
7 Sechskantmutter M 6 TGL 0-9344
8 Scheibe 6,4 TGL 0-1254
9 Federring B 6 TGL 74032
1013-30.035Befestigungsblech für Beinschutz rechts1
1113-30036Befestigungsblech für Beinschutz links1
12 Sechskantschraube zur Beinschutzbefestigung M 6x10 TGL 0-9334
13 Sechskantmutter M 6 TGL 0-9346
15 Federscheibe 6 TGL 0-1374
1613-30.041Taschenträger mit Gummiunterlage1
17 Sechskantschraube zur Befestigung M 8x25 TGL 0-931-8 G2
18 Scheibe 8,4 TGL 0-1252
19 Federring B 8 TGL 74032
20 Sechskantmutter M 8 TGL 0-9342
21 Sechskantschraube zur Befestigung am Kotflügel M 6x25 TGL 0-9311
  1 werden nur paarweise geliefert!
  2 Meterware





Anhang
Ersatzteile der Fertigung bis Baujahr 1967

Gruppenübersicht

Ersatzteil-Nr.BezeichnungBemerkung
12-42.033Zylinderkörper 52 øbis Motor-Nr. 6180635 und 7241419
14-42.003Zylinderkörper 52 ø
12-42.013Zylinderdeckel
14-42.007Zylinderdeckel
12-42.010Ansaugstutzen
14-42.008Ansaugstutzen
13-28.047Ansaugkrümmer (Luft)
13-28.048Ansaugkrümmer (Luft)
12-49.014Vergaserabdeckkappe rechts
12-49.015Vergaserabdeckkappe links
14-49.015Vergaserabdeckkappe links
12-49.018Gummiköder dazu rechts
12-49.019Gummiköder dazu links
13-29.026Bowdenzug für Gasdrehgriff
13-29.005Bowdenzug für Luftbetätigung
12-29.025Gewindehülse
12-29.026Verstellhülse
11-44.007Kickstarterwellebis Motor-Nr. 6152225 und 7222423
11-44.005Kickstartersegment
11-44.003Führungsscheibe
11-45.029Fußschaltwelle
11-46.002Innerer Mitnehmerbis Motor-Nr. 6241896 und 7257253
11-46.014Kupplungskettenrad
 Senkkopfniet dazu 4x12 TGL 0-661
11-47.002Kupplungswelle
12-47.002Kettenrad auf Kupplungswelle
11-47.023Primär-Hülsenkette
13-21.104Anlaufscheibe für Schwingebis Fahrgestell-Nr. 5109774 und 5508858
13-21.152Befestigungsring für Schwingbolzenbis Fahrgestell-Nr. 5112611 und 5517984
13-21.103Dichtring für Schwingbolzen
13-23.031Verstellmuffe rechtsbis Fahrgestell-Nr. 5145791 und 5640797
13-23.032Verstellmuffe links
05-22.142Federabstützung
13-22.051Federbein vorn
13-23.033Federbein hinten rechts
13-23.034Federbein hinten links
05-23.070Untere Schutzhülse
 Zylinderschraube M 5x10 TGL 0-84
13-25.049Distanzstückbis Fahrgestell-Nr. 5137952 und 5608855
13-25.053Gegenhalter für Hinterradbremse
13-27.005Befestigungsstrebe für Auspuffbis Motor-Nr. 6220769 und 7251108
13-27.079Sicherungsblech für Auspuff
13-27.048Kniekissen linksbis Fahrgestell-Nr. 5117710 und 5548686
13-27.049Kniekissen rechts
13-27.051Filterhahnbis Fahrgestell-Nr. 5116945 und 5544374
13-28.030Vorderer Hinterradkotflügel
02-28.062Kabelschelle dazu
13-28.026Werkzeugbehälterdeckelbis Fahrgestell-Nr. 5127972 und 5575618
02-27.038Gummiring dazu
06-28.004Rändelschraube
13-28.058Sicherungsring
13-29.008Fußrastengummi rechtsbis Fahrgestell-Nr. 5123569 und 5563128
 Scheibe 4,3 DIN 125
 Splint 4x50 DIN 94
00-18.024Scheibe für Schmiernippel
 Schmiernippel AM 6 DIN 3403
13-30.090Gummiplatte für Kabeldurchführung am Scheinwerfer
13-30.061Aufnahmegummi für Scheinwerferhalter
13-30.113Gummiverschlußplatte im Scheinwerfer
13-30.022Sicherheitsschloß
01-30.232Gummispannband für linke Verkleidung
TK 522.05.2.05Tachometer rund
8016.4/1Lichtmaschine (kein Ersatzteil)bis Motor-Nr. 6194430 und 7242409
8320.1/135Unterbrecherkontakt
8016.4-250/2Vorwiderstand kurz
8106.5Reglerschalter RCC 60/6bis Fahrgestell-Nr. 5123698 und 5563128
8581.4/12Blinkgeber
8706.7-120Zündlichtschalterabdeckung
8811.1/3Sicherungsdose
8810.1Klemmbrett


Gruppenübersicht
